Model domenowy
W pakiecie pl.edu.agh.iisg.to.model znajduje się model domenowy używany przez nas na potrzeby tego ćwiczenia.
Zadanie: Przejrzyj klasy znajdujące się w pakiecie pl.edu.agh.iisg.to.model pod kątem posiadanych przez nie pól oraz zależności pomiędzy poszczególnymi klasami.
Schemat bazy danych

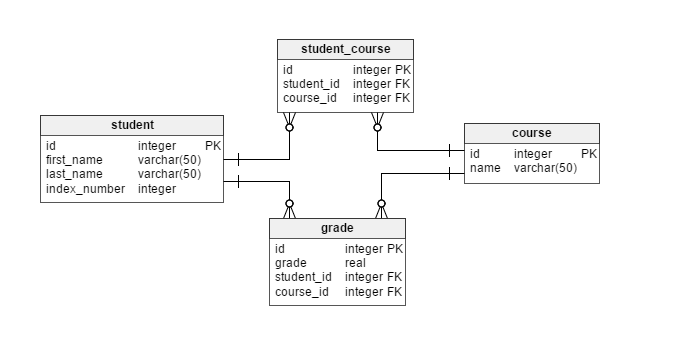

W klasie QueryExecutor w metodzie createTables() znajduje się SQL odpowiedzialny za stworzenie schematu naszej bazy danych. Schemat ten wygląda następująco:
Pytanie - zagadka
Jaki jest związek między modelem umieszczonym w klasach Javy (Course, Grade, Student) i między schematem bazy danych?
Odpowiedź - kliknij
Schemat bazy danych niemalże pokrywa się ze modelem domenowym. Mamy:
- Klasę
Student- tabelęstudentw bazie danych - Klasę
Course- tabelęcoursew bazie danych - Klasę
Grade- tabelęgradew bazie danych
Dodatkową tabelą w bazie danych jest student_course, która odwzorowuje połączenie między Student i Course. Jest to tzw. tabela łącznikowa. Pozwala ona na odwzorowanie relacji wiele do wielu.
Wniosek
We wzorcu ActiveRecord model jest ściśle związany z bazą danych - klasy odpowiadają tabelom w bazie, mogą też istnieć dodatkowe tabele łącznikowe pozwalające na odwzorowanie relacji między klasami.
